虽然初春过后，冬爷爷还是要表现出自己的宝刀还没老，基本上是早出晚归的农民工的标准。下了公交车，出了办公室，农民工说:抖更健康，哈~~哈~~！水哥经常抖。没什么。习惯就好。这是我们农民工的毅力！

眼图是一种非常成功的方法，用于测试和验证数字信号，特别是告诉串行数字信号。眼图包括几乎从101到010的所有组合。眼图包含丰富的信息。除了基本的上升时间、下降时间、上冲、下冲、门限电平等参数外，它还可以反映数字信号的完整性，如噪声和抖动、代码间串扰等。因此，眼图分析是完整性分析的核心。

什么是眼图

先来看看维基百科的定义:

眼图（eye pattern）它是电信系统的一种示波器显示，显示接收器上的数字信号，并以数据速度触发水平更新。在许多不同的编码系统下，眼图看起来像几只并排的眼睛，因此得名。眼图将在特定时间内将所有可能的变化重叠在屏幕上，是评估基频方波调制系统中信道噪声和符码间干扰的实验工具。

通过分析眼图，我们可以看到许多系统的性能和问题，如信号过长或过短、与时脉同步不良、信号电压过高或过低、噪音过大、变化过慢或冲击 ( overshoot ) 或下冲（undershoot），眼图上可以看到。如果眼图的眼睛部分越大，信号失真的范围就越小。如果由噪声或符码间干扰引起的信号失真，眼图的眼睛部分就会变小。

眼图是如何形成的

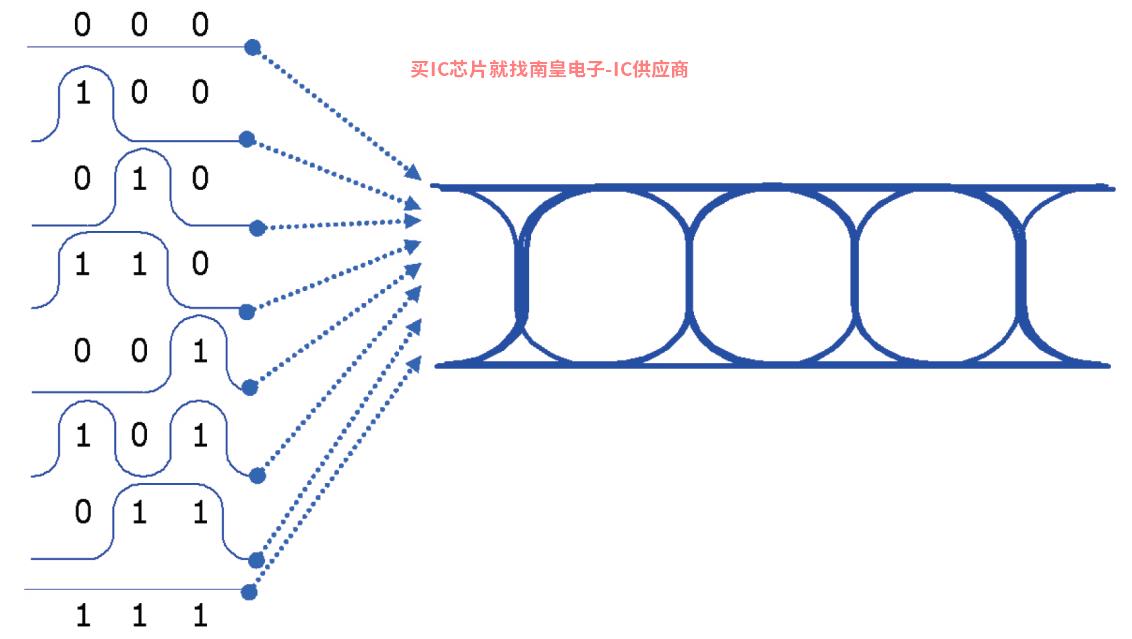

简单地说，所有序列波形都按照一定的基准点对齐叠加，然后得到类似眼睛形状的波形图，即眼图。

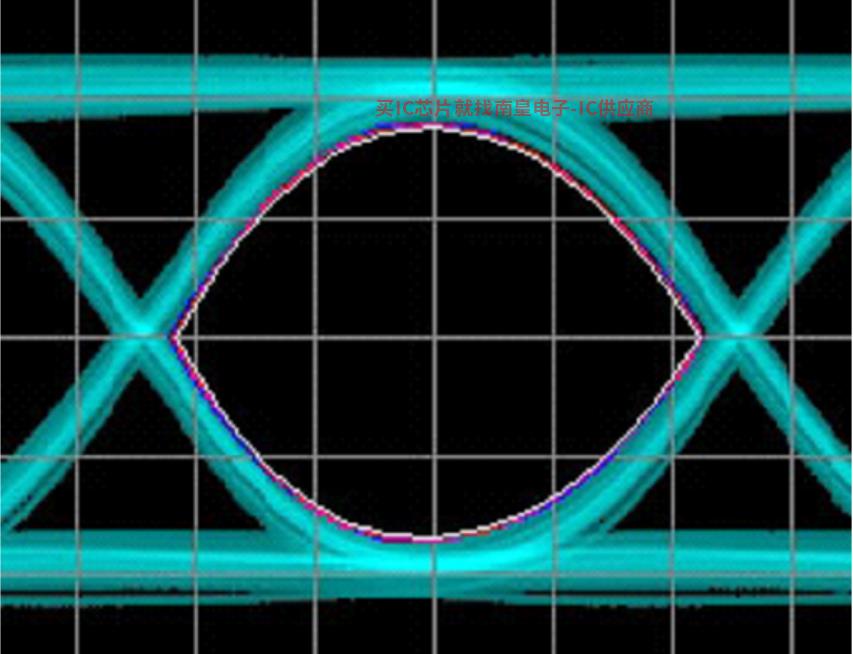

显示在示波器上的实际眼图

眼图参数多，如眼高、眼宽、眼幅、眼交叉比、消光比等。Q因子、误码率、平均功率等。

抖动和抖动分析

与理想位置相比，抖动是数字信号短期内重要的瞬时变化。眼图分析更直观、更感性，抖动分析可以进一步分析和测量系统性能，以提高高速电路的顺序冗余。

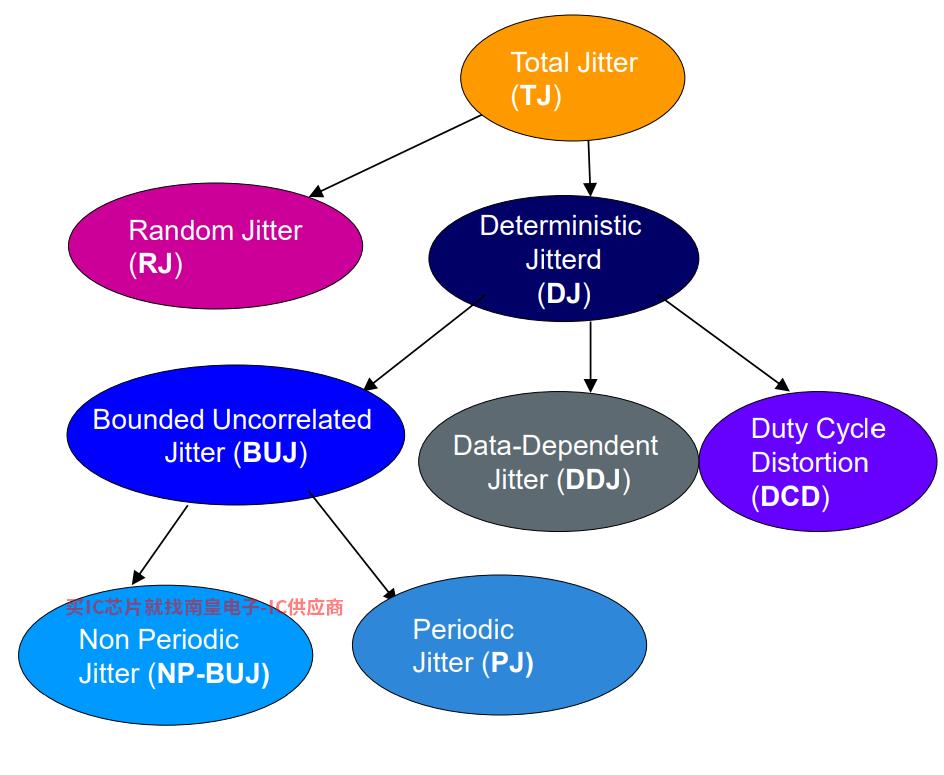

抖动分类定义在此不再详细，下图为分类图供参考。

波形直方图常用于抖动分析，时间间隔误差 (TIE) 直方图、TIE 趋势图和抖动频谱图。步骤很多，泰克DPO/MSO70000系列示波器提供了一键自动抖动分析功能，可以说解放了工程师的手，大大节省了时间。

看视频不方便的朋友，水哥给大家仔细总结了具体的步骤:

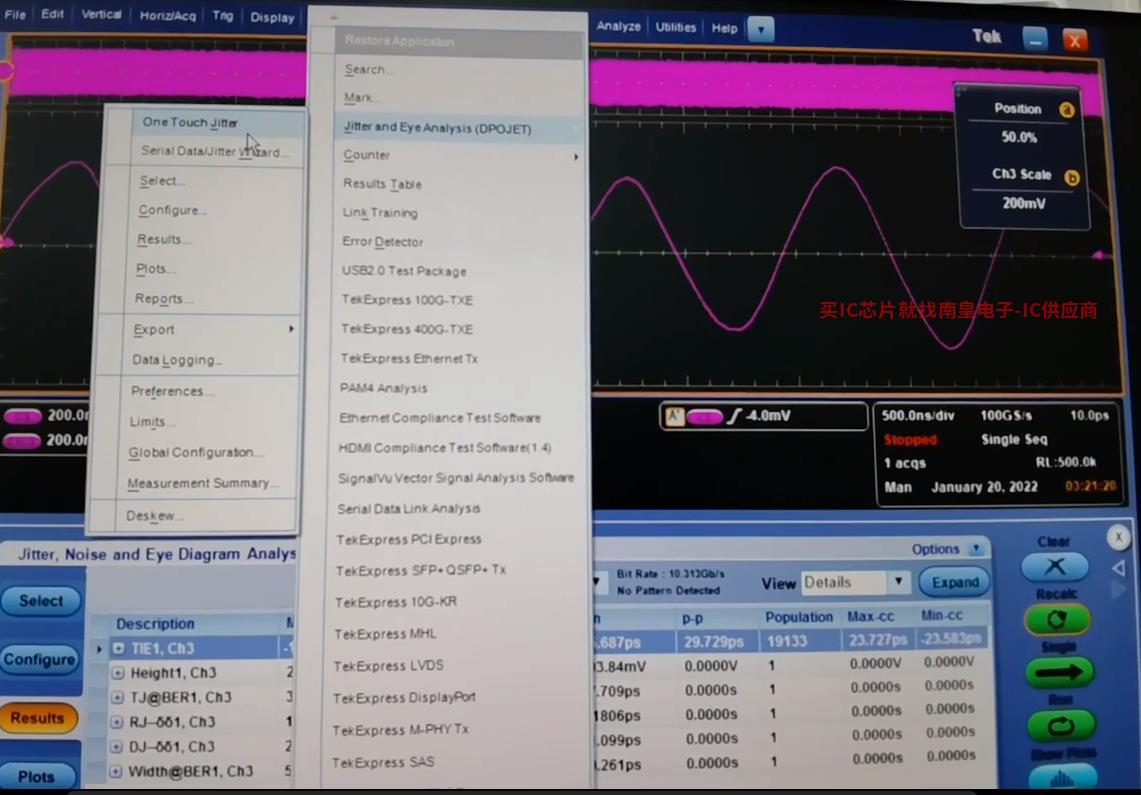

1. 打开Analyze菜单下的Jitter and Eye Analysis的子菜单One Touch Jitter, 启动一键自动抖动分析功能。

2. 等待几分钟，所有相关参数将自动配置并检查示波器。

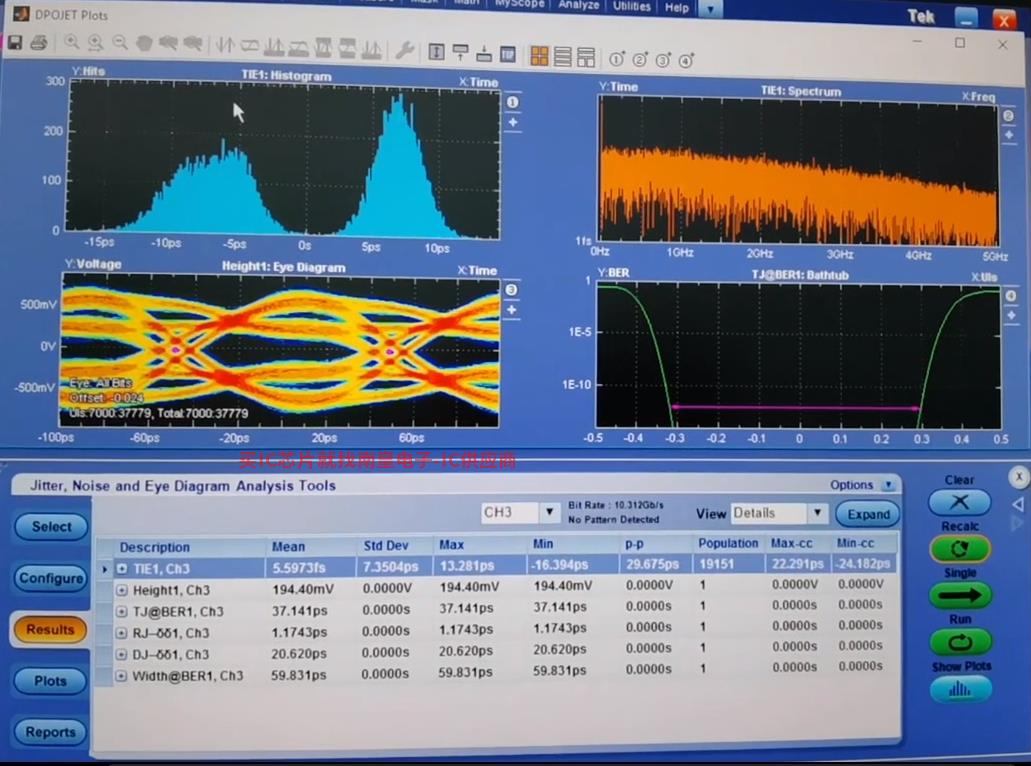

3. 自动报告示波器，包括直方图、眼图等。

4. 如需测量码率，可点击Select按钮，选择Data Rate，然后点击Recalc按钮重新计算，我们得到了码率结果。

5. 我们也可以点击Save按钮将报告保存到本地，包括详细的数据列表和直方图、趋势图、频谱图、眼图等图形数据。

这个大动作怎么样？喝茶的时候，你得到了所有的图表数据。够震惊朋友吗？
