致力于亚太市场的领先半导体元器件经销商大联大控股宣布,其下属世平基于恩智浦推出(NXP)S32K118芯片的NFC车钥匙方案。
芯片采购网专注于整合国内外授权IC代理商现货资源,芯片库存实时查询,行业价格合理,采购方便IC芯片,国内专业芯片采购平台。

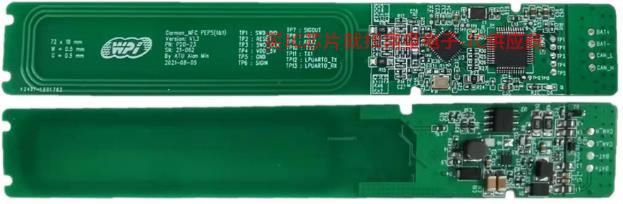

基于图1-大联大世平NXP产品的NFC车钥匙方案显示板图
汽车行业的技术发展正在发生变化,这不仅体现在驾驶体验上,也体现在人与汽车的互动上。以汽车钥匙为例。自汽车诞生以来,汽车钥匙经历了许多发展阶段:从物理钥匙到遥控钥匙,再到无钥匙启动的智能钥匙,汽车钥匙不断变化。纵观到目前为止的汽车钥匙形态,NFC技术以其强大的安全性和易用性,为消费者带来了极具个性化的娱乐和互联体验。针对NFC基于车钥匙的发展,大联大世平NXP S32K118芯片推出了NFC车钥匙方案可以通过数字钥匙解锁车锁,从而取代传统钥匙,达到更安全方便的目的。
基于图2-大联大世平NXP产品的NFC车钥匙方案的场景应用图
本方案的核心是NXP专为通用汽车和高可靠性工业应用设计MCU——S32K118。该MCU通过了AEC-Q100规格认证CAN-FD和小型CAN可以使节点安全ISO 26262功能安全支持易于实现。此外,S32K内置118存储器ECC纠错功能和加密服务引擎(CSE)该模块可以进一步提高系统的安全性。在NFC在控制方面,采用了该方案NXP旗下车规级NFC控制器芯片NCF这个芯片是车用的NFC集成电路芯片的前端。将其嵌入系统时,可通过加密协议通信和密切接触安全打开或关闭车门。

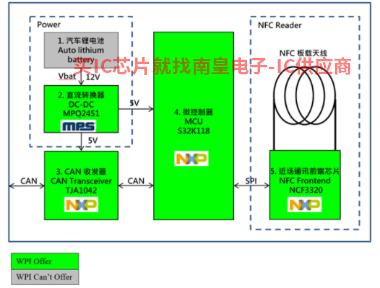

基于图3-大联大世平NXP产品的NFC车钥匙方案方块图
对于NFC目前很多汽车厂商都在积极尝试车钥匙的应用。对此,大联大和NXP将不断结合自身优势,为用户推出更完善、更智能的解决方案,全面帮助汽车智能化发展。
核心技术优势:
关键器件NXP S32K118的优势:
● 高性能的汽车规级:Cortex-M0 内核,48MHz主频;
● 外设资源丰富:
■ 256KB Flash,2KB EEPROM;
■ 12位1 Msps ADC,16位FlexTimers;
■ 最高58个I/O可供使用;
■ 支持CAN FD,FlexIO(UART,I2C,SPI,I2S,LIN,PWM);
■ 可扩展的低功耗运行和停止模式。支持快速唤醒、时钟和电源门控制。
● 兼容性强:48 Pin LQFP封装,全系48 Pin P2P兼容;
● 易于使用:基础MCU在使用工具链的同时,开发人员易于使用,提高了性能。
关键器件NXP NCF3320的优势:
● NFC全协议支持:
■ 支持ISO/IEC 14443 A/MIFARE、ISO/IEC 14443B和FeliCa;
■ 符合ISO/IEC 18092的P2P被动启动模式;
■ 支持ISO/IEC15693、ICODE EPC UID和ISO/IEC 18000-3模式3/EPC Class-1 HF。
● 灵活高效的省电模式:硬断电、待机、低功耗卡检查,平均功耗最低15uA;
● 主机接口丰富:
■ SPI:高达10 Mbit/s;
■ I2C:快速模式下,总线接口高达400KBd,在快速模式 下高达1000KBd;
■ RS-232:串行UART高达1228.8KBd,电压电平取决于电源引脚。
方案规格:
● 处理器:ARMCortex-M0 ;
● 存储器:256片K Flash,2K EEPROM;
● 频率:主频48MHz;
● 无线传输技术规格:13.56MHz;
● 天线大小:72mm x 18mm;
● 检卡距离:Mifare Card - 6cm,T5T Card - 5cm,LPCD模式下2cm;
● 工作温度:Active-Semi代理-40℃至 125℃;
● 支持操作系统:FreeRTOS;
● 开发平台:NXP S32 Design Studio;
● 功耗:S32K118在VLPS在模式下,功耗为27uA;
● NCF3320在LPCD平均功耗为15~17uA。
