大联大控股近日宣布，其下属世平将基于恩智浦推出（NXP）i.MX RT1062 MCU和JN5189芯片的Zigbee网关应用方案。

芯片采购网专注于整合国内外授权IC代理商现货资源，芯片库存实时查询，行业价格合理，采购方便IC芯片，国内专业芯片采购平台。

基于图1-大联大世平NXP产品的Zigbee网关应用方案的显示板图

随着物联网技术的发展，BLE、WiFi、LoRa、Zigbee无线传输技术的应用层出不穷。其中Zigbee由于功耗低、节点多等特点，网络已成为众多应用的首选。而Zigbee可以使用网关的作用Zigbee网络与其他无线技术相连，从而达到互联的目的。基于大联大世平NXP的Zigbee芯片JN5Bourns代理189和跨界MCU i.MX RT1062推出了Zigbee网关应用方案具有连接效率高、成本低的优点。并将该方案与市场上的其他方案一起使用WiFi模块组合可以实现一个Zigbee转以太网和WiFi网关设计。

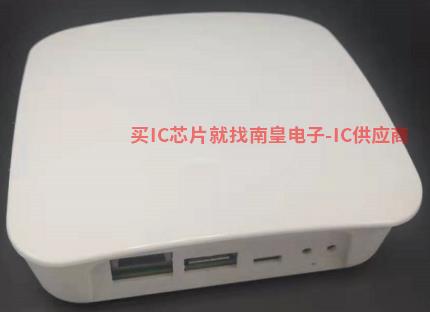

基于图2-大联大世平NXP产品的Zigbee实体图网关应用方案

本方案的主控平台采用NXP跨界MCU i.MX RT1062能、低成本、易开发等特点。在内部设计中，芯片搭载Arm Cortex-M7内核可实现528MHz工作频率可满足性能要求高的应用。此外，i.MX RT1062还集成了1MB RAM，并且可以通过总线外扩RAM。不仅如此，芯片接口还包括：8/16-bit SDRAM、8/16-bit Nand Flash、SD/EMMC、SPI NOR/NAND Flash、并行NOR Flash等待外扩存储接口，还有2 * USB OTG、2 * Ethernet (10/100)、8 * UART、4 * I2C、4 * SPI、2 * CAN 等待其他外围接口。

在Zigbee采用了设计NXP的JN5189，外围电路简单，最小系统只需要晶体振动和少量电容器，内部高达10dB发射功率可以大大节约成本。它有512KB嵌入式闪存，32KB RAM和4KB EEPROM无需外部存储器即可实现存储器OTA升级功能。

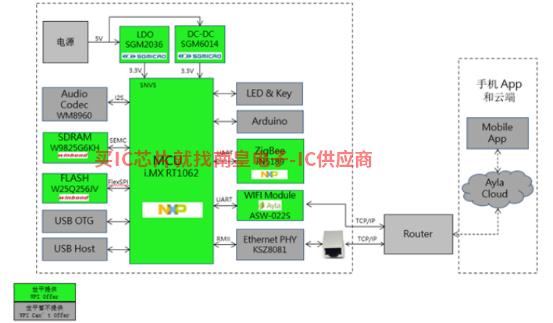

基于图3-大联大世平NXP产品的Zigbee网关应用方案方块图

此外，本方案不仅采用Winbond的W9825G6KH-6I和W25Q256JV作为SDRAM和QSPI Flash该芯片具有足够的网关项目软件存储容量。圣邦微还选择了同步降压DC-DC SGM6014和LDO SGM作为电源支持，2036可以实现高效的电源管理。

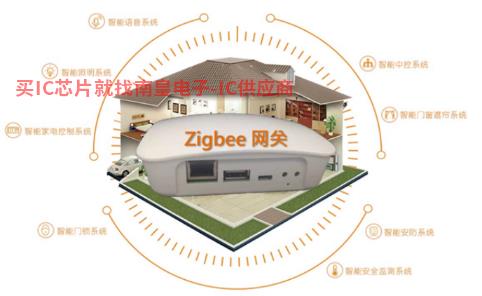

基于图4-大联大世平NXP产品的Zigbee网关应用程序场景应用图

与目前的市场相比，大部分基于市场Linux开发的Zigbee该方案基于网关产品开发难度大、开发周期长的痛点FreeRTOS实时系统与跨境系统相结合MCU平台的高速处理能力可以提高Zigbee网关方案的功能处理得当，事半功倍。

核心技术优势：

● MCU：i.MX RT1062，32-bit Cortex-M7 CPU Core @600MHz；

● Flash：32MB，@133MHz，支持XIP；

● SDRAM：32MB，@166MHz；

● Zigbee模块：JN5189，32-bit Cortex M4 @48MHz，ZigBee 3.0，Mesh自组网。

方案规格：

● MCU：NXP i.MX RT1062 @600 MHz；

● Flash：32MB Flash @133MHz；

● SDRAM：32MB，@166MHz；

● Zigbee模块：JN5189模块，32-bit Cortex M4 @48MHz，ZigBee 3.接收灵敏度：-90dBm；

● 以太网：10/100 RMII；

● Wi-Fi模块：ESP-12S or ASW-022S；

● USB：USB-A & USB-Micro；

● CODEC：WM8960，1 * Input，2 * Output；

● Arduino接口；

● 板尺寸：90 * 94 mm。
