近日，致力于亚太市场的领先半导体元器件经销商大联大控股宣布推出基于原始技术的解读（PixArt）PAH8009 CSR BC417芯片的心率和血氧检测方案。

芯片采购网专注于整合国内外授权IC代理商现货资源，芯片库存实时查询，行业价格合理，采购方便IC芯片，国内专业芯片采购平台。

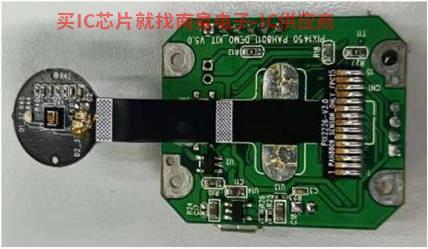

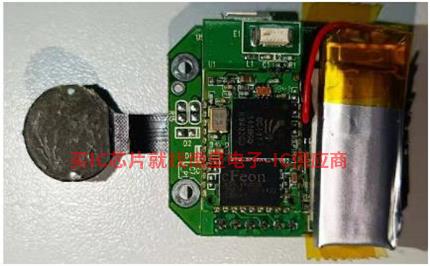

图1-大联大解鼎基于图1-PixArt与CSR展示产品的心率和血氧检测方案

随着全球人口老龄化和年轻人工作节奏的加快，健康问题日益突出。在这种情况下，人们的日常健康监测变得越来越重要。作为人体重要的生命指标，心率和血氧饱和度可以直接反映人体各组织的健康状况。基于这一特点，越来越多的可穿戴设备将这两种测试作为设备的标准，作为健康管理的辅助作用。基于大联大的解读PixArt PAH8009与CSR BC417芯片推出的心率和血氧检测方案能为系统提供稳定的性能，实现实时健康监测管理。

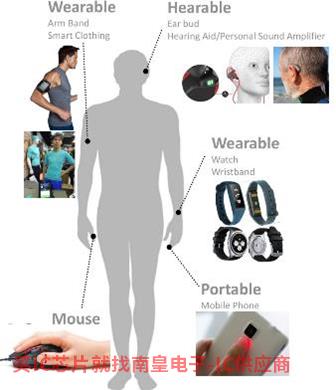

图2-大联大解鼎基于图2-PixArt与CSR产品心率和血氧检测方案的场景应用图

本方案在数据获取部分采用PAH8009是PixArt新一代低成本PPG集成了传感器CMOS传感器、模拟处理/数字控制电路、发光二次管等模块不仅功耗低、尺寸小，还能自动适应芯片内集成的不同肤色。除此之外，PAH8009还具有优异的抗环境光性，因此在室内外都能保持优异的性能。该方案用于蓝牙连接CSR旗下的成熟MCU——BC417.该产品可以将方案检测到的数据与智能移动终端连接起来APP实时显示和记录。

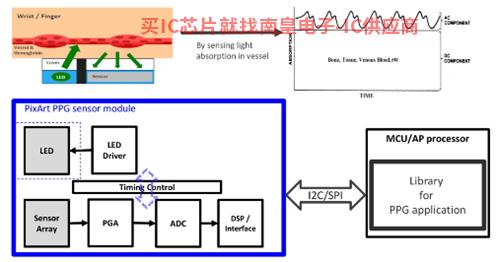

图3-大联大解鼎基于图3-PixArt与CSR产品心率和血氧检测方案方块图

借由PixArt与CSR该方案可为具有心率和血氧检测功能的可穿戴设备提供高性价比和高可靠性。

核心技术优势：

? 支持连续实时心率和血氧检测；

? 支持佩戴检测，检测时间小于1S；

? 抗环境光性能优异，可适用于室内、室外等各种应用场景；

? 自动补偿机制适用于肤色检测，可自动适应白人、黄种人、黑人等不同肤色；

? 提供免费的硬件参考设计、软件参考代码、结构文档和指导；

? 免费提供现成可靠的成熟算法，大大加快项目开发进度；

? 数据可以通过蓝牙连接到智能移动终端APP上显示和记录。

方案规格：

? 心率测试范围：30 - 255 bpm；

? 血氧检测范围：60 - 100%；

? 心率精度：静态Arms≤±3 BPM，动态Arms≤±5 BPM；

? 血氧精度：静态Arms≤±7 %；

? 系统电压工作范围：3.2V ~ 4.2V；

? -20 ~ 50℃；

? Weidmuller代理系统休眠功耗：小于5uA；

? 系统工作功耗：小于1.5mA；

? 抗干扰能力：EFT/4 kV & ESD HBM 4 kV。
