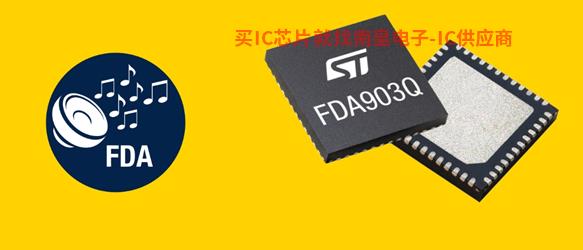

ST最近发布了FDA903Q规单声道D类音频放大器进一步完善FDA903产品系列。该系列的另外两种产品是FDA903D和FDA903U。FDA903系列与 FDA803系列非常相似，目标应用程序完全相同是汽车音响系统，但是FDA903增加了专门为高端车型设计的电流检测功能。目前，许多汽车制造商已经在使用它 FDA803，但 FDA903 能给客户带来更多的功能。另外，为了确保我们的产品更好地使用，FDA803 和 FDA903 引脚相互兼容。两个系列都有 D、Q 和 U 分别采用三种型号 PowerSSO 36 pad down、VFQFN 48 和 PowerSSO 36 pad up 封装。

多年来，D 类音频放大器在汽车市场蓬勃发展，这也是我们最初决定发汽车规则的D 类音频放大器的原因。近年来，电动汽车提出了新的应用场景D 类音频放大器更依赖。首先，D 类音频放大器可以达到电动汽车的能效、设计灵活性和可靠性目标。其次，音频放大器使电动汽车更安全。在大多数情况下，电动汽车确实很安静。对于司机来说，安静带来了很好的舒适感，但对于行人或其他司机来说，这是致命的危险，因为他们听不到汽车的声音。电动汽车公司发明了模拟发动机噪声的方法低速提示音系统 (AVAS) ，提醒路上其他参与者注意电动汽车。让我们来讨论一下FDA803和FDA如何解决这些问题？

为什么选择 D 类音频放大器？ 在哪里可以找到它们？

理由1: 90%能效

▲ PWM Control PWM控制

音频放大器的基本工作原理是接收和处理输入音频信号，将数字信号转换为模拟信号，输出到扬声器。音频放大器的设计挑战是确保输出信号忠实于输入信号，放大过程节能高效。最后一点在电动汽车中尤为重要，因为电动汽车只有节能才能延长里程。因此，应尽量避免信号失真，确保功率放大器的功耗尽可能低。D 类功放之所以脱颖而出，是因为它在各类音频功放中能效最高，高于 90%的能效。脉宽调制通常用于功放 sigma-delta 产生输出信号的调制方法。

理由2: 小尺寸的灵活性

目前使用的应用场景很多 D 类音频放大器。由于能效高，汽车和消费品的小扬声器往往优先考虑D 类音频功率放大器。因此，这种放大器用于电视、电脑和许多其他类型的小扬声器或电池。D 类音频放大器包装小，有助于缩小应用系统的外观尺寸，甚至安装在助听器中。FDA903Q 的尺寸仅为 7 mm x 7 mm x 1 mm。与其他类型的音频放大器相比，D 类放大器工作电压低。此外，高能效意味着产生的热量较少，因此制造商可以开发更小的娱乐系统，这对那些希望节省空间、提高里程或燃油经济性的汽车公司来说是个好消息。

FDA903 和 FDA803 系列有哪些共同点？

理由3: 多功能性

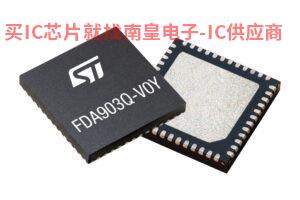

▲FDA903Q

FDA803 和 FDA903 都通过了 AEC-Q100认证可用于许多汽车应用场景，并帮助汽车制造商设计各种应用程序。例如，两个系列都集成在一起 108 dB 数模转换器，扬声器的数模转换器。它们还支持宽压电源(3).3 V 和 18 V 工程师可以通过汽车电池、外部降压转换器或小电池供电。因此，即使汽车电池耗尽，ST 放大器仍然可以发出声或提示声，提醒驾驶员注意。这两个 FDA该系列产品还提供了提高其运行稳定性和灵活性的诊断功能。例如，该系统可以检测扬声器短路故障或提供放大器过热保护。

理由4: 性能

这两个系列都可以用来设计高端音频系统，因为它们与高达兼容 192 kHz 采样频率。我们的工程师在滤波器后面加了一个“反馈电路”，提高信噪比，实现平稳频率响应，减少输出失真。正如我们前面提到的，典型的 D 在类放大器中，输入信号先经过调制器处理，然后发送到输出级别，然后通过低通滤波器过滤掉信号中的噪声，最后发送到扬声器。在最后的滤波器后面添加反馈电路。放大器可以测量扬声器老化组件，优化频率和响应曲线。

为什么 FDA903 电流检测很重要？

监测扬声器

电流检测是FDA903 独特的功能。总之，该产品可以监测流向扬声器的电流。这是客户要求的功能，因为客户可以优化发送到扬声器的模拟信号。工程师不需要设计外部监控电路，从而简化设计，缩小系统尺寸。FDA903 还可以检测扬声器是否正在接收Raltron代理信号是否有问题。最后，电流检测可以帮助系统根据扬声器的行为调整平衡器。 因此，开发人员可以实时动态地提高音质，取代扬声器固定参数的调音方法。

理由 5：提高电流检测的安全性

电流检测可以在一定程度上解决电动汽车带来的最新挑战。 AVAS提示音响系统满足设计要求，系统必须可靠、高效。简而言之，声音必须足够响亮，尽管有环境噪音，但也能提醒行人。该系统也必须可靠，驾驶员不知道外部喇叭不响，因为这将导致灾难性的后果。提供诊断矩阵和电流检测功能，FDA903 将安全性和可靠性提高到一个水平。 此外，大功率输出和优化功能使芯片能够驱动外部喇叭发出响亮的声音，同时保持高能效。

动手实操

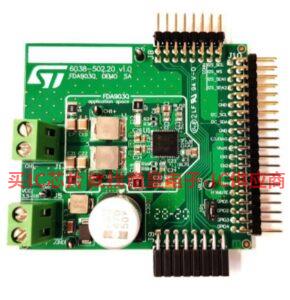

▲EVAL-FDA903Q

个人试用是评价FDA803 和 FDA903 系列的最佳方法。EVAL-FDA903Q工程师可以测试 FDA803Q 和 FDA903Q。因此，设计师可以看到他们的系统是否会来自FDA903Q受益于电流检测功能。该板通过音频通道提供音频通道 I2C 芯片配置在总线使用 I2S接口发送音频。我们也希望测试它 PowerSSO-36 slug-up 提供包装用户EVAL-FDA903U想用的评估板 slug-down 用户提供版本EVAL-FDA803D板。因此，工程师可以测试所有配置和价格的产品，看看哪个项目最适合他们。
