近日，致力于亚太市场的领先半导体元器件经销商大联大控股宣布，基于恩智浦的世平推出（NXP）S32K1xx一系列汽车通用评估板方案。

芯片采购网专注于整合国内外授权IC代理商现货资源，芯片库存实时查询，行业价格合理，采购方便IC芯片，国内专业芯片采购平台。

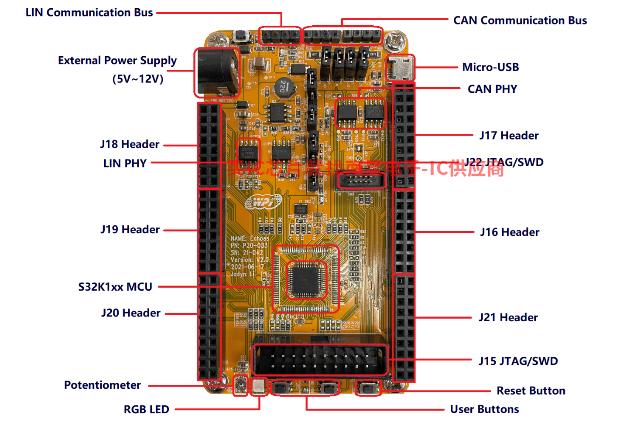

基于图1-大联大世平NXP汽车通用评估板方案展示板图

近年来，在新四化的带领下，汽车正逐渐从简单的交通工具向智能移动终端发展。在这一过程中，汽车技术的快速变化也使人们对汽车的外观、安全性和驾驶体验提出了多样化的需求。面对这一趋势，汽车制造商希望尽快完成产品原型验证，以满足汽车市场不断变化的需求。为此，大联大世平是基于此NXP S32K1xx该系列产品推出了汽车通用评估板方案，可以帮助用户快速开发S32K1xx相关汽车应用。

基于图2-大联大世平NXP汽车通用评估板方案的场景应用图

该方案为通用汽车应用提供了丰富的测试组件，包括：板载CAN、LIN和UART/SCI 并具有接口microUSB和12V用户可以根据自己的需要灵活选择两种供电选项。另外，方案采用的主控MCU——S32K1xx系列是NXP一系列汽车级通用汽车MCU，其基于ARMCortex-M0 /M4F该设计为下一代应用提供了安全、可扩展、连接和低功耗的可扩展平台。该系列以其卓越的特点，不仅广泛应用于需要在恶劣环境下工作的电力电子应用，也满足了需要引脚的低成本应用。

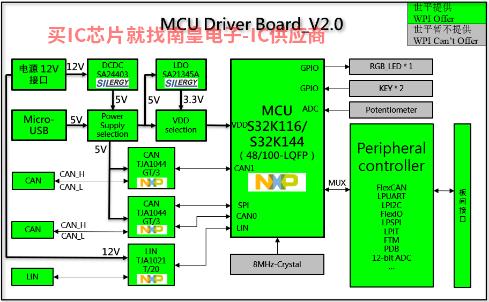

基于图3-大联大世平NXP汽车通用评估板方案方块图

另外，借助NXP免费为公众开发集成环境S32DS，也能让用户快速熟悉S32K系列MCU，快速完成产品原型验证，大大缩短产品开发周期，满足汽车电子产品快速发展的市场需求。

核心技术优势：

● 评估板尺寸为55 * 98（mm），使用轻便方便；

● 可选贴48-LQFP或100-LQFP两种规格的S32K1xx MCU(本板示例为 S32K144/S32K116）；

● 具Micro-USB 或DC-12V电源有两种供电选项，灵活可选5种V或3.3V主控MCU供电；

● 环境温度范围-40?C至125?C汽车规级电源芯片；

● S32K116（1路）/S32K144（2路）CAN PHY支持外设模块CAN-FD；

● 1路LIN PHY外设模块；

● 组件：1 * RGB LED，2 * User Buttons，1 * Potentiometer；

● 支持JTAG标准调试接口和JTAG 4线SWD调试模式；

● 环境温度范围：主控MCU电源模式在HSRUN为-40?C至105?C，RUN为-40 ?C至125?C；

● 外设和接口资源涵盖S32K1xx该评估板用于芯片的大部分功能TDK代理能满足开发人员的基本应用设计需求，在一定程度上加快早期研发进度。

方案规格：

主要选择在评估板上IC有：

● 主控MCU（S32K144）：

■ ARMCortexM0 /M4F内核；

■ RAM和Flash256也是最大的支持KB（RAM）和2MB（Flash）；

■ 可扩展的低功耗运行和停止模式，快速wake-up、clock和power gating；

■ 带DSP指令集和单精度浮点处理单元（FPU）；

■ 最高频率可以运行到112MHz；

■ ADC有两个独立的12-bit精度SAR型ADC模块(每个模块有16个通道，共32个通道)；

■ 支持FlexIO以及硬件加密模块CSEc，以及更丰富的定时器Timer模块；

■ 支持功能安全ISO-26262 ASIL-B等级，NXP提供安全手册（Safety Manual）和FMEDA；

■ Ethernet（10/100 Mbps），CAN FD，FlexIO（UART、I2C、SPI、I2S、LIN、PWM），SAI，QSPI；

■ CAN最多支持3个FlexCAN，且全部支持CAN-FD（S32K148）；

■ 免费软件开发集成环境——S32DS for ARM，以及集成Processor Expert 图像配置外设底层驱动（LLD）软件开发套件（SDK）。

● 车规级高速CAN收发器（TJA1044GT/3）规格：

■ 完全符合ISO 11898-2:2003、ISO 11898-5:2007和ISO 11898-6:2013标准；

■ 提供了针对12V优化汽车应用功能集；

■ 断开电源时CAN总线具有理想的无源性能；

■ 极低电流待机模式，具有主机和总线唤醒功能；

■ 速度高达500Kbit/s还是有优秀的EMC性能；

■ 在CAN FD在快速相位下，数据速率高达5Mbit/s；

■ TJA1044X/3变体上的VIO允许直接连接电源的输入电压为3~5V微控制器。

● 车规级高速LIN收发器（TJA1021T/20）规格：

■ 符合LIN 2.1/SAE J2602标准；

■ 波特率高达20 kBd；

■ 电磁辐射极低（EME）和高电磁抗干扰（EMI）；

■ 在睡眠模式下功耗极低，在故障模式下功耗最低；

■ 可在未通电状态下被动操作；

■ LIN集成终端电阻从机应用；

■ 唤醒源识别(本地或远程)；

■ K-line兼容；

■ 输入电平兼容3V与5V可直接连接的设备MCU微控制器。

● 车规级DC/DC（Silergy SA24403）规格：

■ 内部1ms缓启动限制涌流；

■ 可调开关频率范围：300kHz至2.2MHz；

■ 输入电压范围：4.2~40V；最大可输出电流3.5A；

■ 参考±2% 0.6V时间环境温度范围-40°C~125°C；

■ 每周峰值电流限制，电流保护；

■ 符合RoHS标准；

■ 车规级AEC- Q100 Grade 1认证。

● 车规级LDO（Silergy SA21345A）规格：

■ 输入电压范围：4V~36V，输入使能可控；

■ 静态电流超低，关机电流极低；

■ 优良的负载和线性调节；

■ 最大负载电流300mA；

■ 过流保护，过热关断；

■ 车规级AEC- Q100 Grade 1认证。
