随着数据密集型应用程序的增加，大型数据中心的工作负荷越来越重。数据中心的网络流量显著增加，促使架构师找到新的方法来实现更高的数据速度和吞吐量。

芯片采购网专注于整合国内外授权IC代理商现货资源，芯片库存实时查询，行业价格合理，采购方便IC芯片，国内专业芯片采购平台。

目前， 最先进的网络适配器(NIC) 达到每端口200 G 速度。然而，为了满足数据中心日益增长的需求，该行业正在使用400 G NIC 但前提是相关的支持技术需要同时进步，这并不容易。Molex(莫仕)深入探讨了这一变化带来的散热挑战，以及我们合作工作组解决这些问题的独特方法。

400G运行散热挑战

下一代数据中心将过渡到400G 因此，网络适配器面临着各种散热问题。

我们面临的第一个挑战是，更高的数据速率会消耗更多的功率。通过广泛的研究、测试和模拟，我们发现数据速率和热产生之间的关系大致是线性的，其中数据速率的两倍将使系统的热量增加两倍以上。结论是什么？也就是说，网络适配器的速度是200 G 转变成400 G之后，系统的热量大幅增加。

第二个挑战是需要支持400 G NIC 基础设施。直接源电缆直接连接(DAC) 的200 G NIC 不同，有时400 G NIC大功率有源光缆可能需要使用(AOC)支持高数据速率。这些大功率AOC 功耗可高达8W，将自身热量导入系统，再加上高速运输数据，使温度不断升高。

质疑基础设施

这些迫在眉睫的散热挑战，让我们对当下感兴趣NIC 怀疑环境基础设施中某些部件的可行性。我们怀疑英伟达(NVIDIA) 和Meta 两家公司合作，深入研究这个问题。

一项研究的重点是外观尺寸。具体来说，我们研究了它的使用OCP NIC 3.0 行业标准小型光纤连接头(small form factor，SFF) 产品的可行性取决于它是否与之前提出的产品相匹配TSFF(tall SFF)。众所周知，TSFF 它可以提供更多的空间，从而实现更好的空间I/O 散热解决方案。在理想情况下，系统架构师可以在可能的情况下继续使用SFF。真正的问题是，SFF 是否能为400 G NIC 提供可行的解决方案？还是我们需要转而转而转？TSFF 行业标准是什么？很难直接回答这个问题，因为几个变量可能会影响结论。因此，我们的研究考虑了许多可能对散热性能产生重大影响的因素，包括以下几个方面。

● 外形尺寸：TSFF 对比SFF。

● NIC ASIC 功率限制( 仅限使用DAC 电缆)。

● 模块类型：QSFP-DD Type 1 对比Type 2 A。

● 监测位置点：底盘后部上方的平均温度和散热器

底座温度和前端温度。

● 测试装置类型︰有/ 没有测试装置。

● 冷信道比较热信道。

设置和假设模拟试验

每个摄氏度温度的变化都会影响结论。由于可行性，有必要确保模拟试验反映了现实和合理的使用。

对此，我们的模拟试验同时使用TSFF 和SFF 两种形状尺寸OCP NIC 3.0 网络适配器建立模型。英伟达慷慨地为研究提供了模拟试验ASIC 散热模型的原型设计ConnectX-6 DX。假设功率上限为23，以进行模拟试验 W，并根据配备标准铝散热器的装置建立模型。

对于QSFP-DD 正常功耗为10的类型模块.2 W 多信道散热模型。ASIC 原型设计相似，我们选择QSFP-DD 该模型配备了标准的铝散热器，以最大化覆盖的加热表面积，但不使用任何先进的冷却技术或材料，以了解上述变量之间的相对影响。

对于模拟试验的环境，我们同时测试了热信道和冷信道。热信道的环境温度为55°C，气流速度范围为200 至1 000 LFM( 每分钟线性英尺)，气流方向从后到前。所有这些都是一致的OCP 3.0 技术规范。另一种不同的环境是冷信道，环境温度为35°C，气流速度范围为200 到600 LFM，从前到后的气流方向。，我们的模拟实验使用英伟达OCP NIC 3.0 标准化的测试装置包括安装在测试箱中的两个相同的网络适配器。

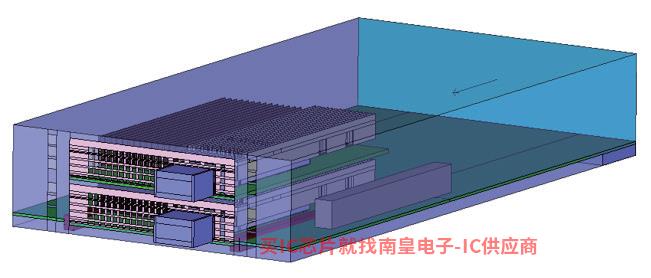

图1 模拟测试中使用的测试装置和模型设置

研究结果：外观尺寸的影响

通过模拟试验结果，我们了解了几个边界条件和变量如何对散热性能产生非零影响( 即超过几摄氏度)。

在调查中，第一个值得注意的结果是外观尺寸正确QSFP-DD 模型的散热性能有重要影响，我们发现TSFF 散热性能明显优于SFF，特别是当气流速度较低时。在这种情况下，散热性能提高了多达6 C ° 。尽管结果并不令人惊讶，但6°C 改进真的很突出。

同样，我们的研究结果表明，它被用于热信道应用TSFF 尺寸时，ASIC 原型设计的散热性能提高了10°C还有，关于NIC ASIC原型设计的功率限制参数( 无源DAC 在热信道条件下使用)SFF相比，采用TSFF 模块功率限制增加约2.5 W。

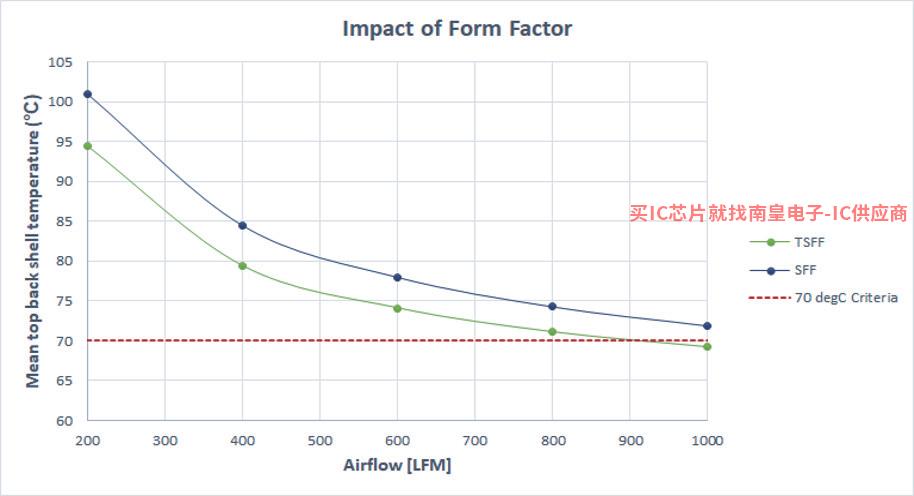

图2 我们在模拟试验中发现TSFF散热性能明显优于SFF

调研结果︰其必须考虑其它变量

除了外观尺寸，我们的研究还深入了解模块类型和监测位置对散热结果的影响。在比较两个行业标准模块时，我们发现QSFP-DD Type Ecliptek代理2 A 模块具有优异的散热性能，提高了约4个 C ° 。性能改进的主要原因是Type 2A 模块本身的前端有一个外部集成散热器。同样，结果也不令人惊讶，但非常突出。

最后，我们发现不同的监测位置点( 也就是模块上的探测点) 两者之间存在温度偏差。例如，模拟试验表明，散热器底座的监测温度低于前端的监测温度 C ° 。，在量化NIC 监测位置点显然是模块热性能时不可忽视的因素。

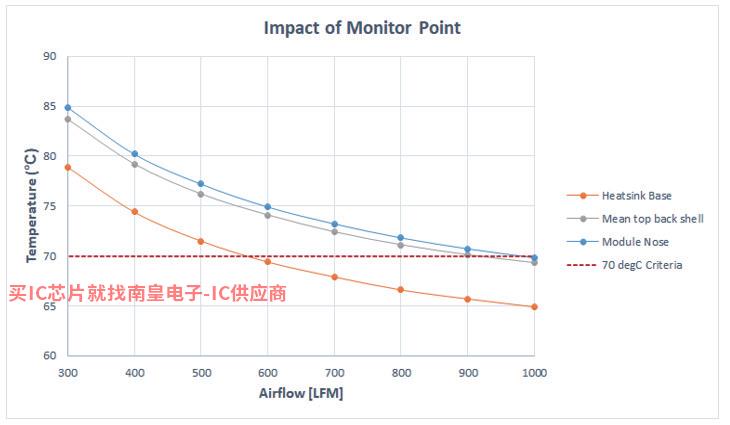

图3 监测位置点对散热结果有重大影响

调研结论

我们的研究深入了解了几个特定变量和边界条件对散热性能的影响，但结果并不是主要结论。更重要的是，该研究表明，该行业迫切需要就这些变量和边界条件达成共识。

试验结果以模块类型和监测位置点等变量为例， 模块类型会对散热性能产生重大影响( ? 4°C )，这个发现带来了一个问题:除了排除SFF 尺寸在400G NIC 除了可用性，能否保留？SFF 尺寸但改用Type 2 A QSFP-DD 模块呢？到目前为止，该行业还没有达成共识。如要对SFF 要得出真正的结论，首先要定义并在行业内达成共识。

同样，该行业也没有就监测位置点达成协议。研究表明，监测散热性能的位置点会对模拟试验结果产生重大影响，差距甚至高达5 C ° 。如果我们不能就监测位置点达成共识，那么所有研究数据之间就会缺乏一致性，这将导致无法真正比较测试结果。这里再次强调，OCP 整个行业向4000迈进G NIC 要发展，首先要达成共识。

呼吁采取行动

如何达成关键的行业共识？我们认为模块，I/O、NIC、系统和数据中心需要参与更多的专业领域。这种合作将有所帮助OCP 更好地协调可实现的目标，确定最合适的环境进行这些可行性研究。此外，到目前为止，研究所的范围还不全面，我们还必须考虑其他变量，包括使用QSFP-DD 有源电缆(AEC) 预计其散热量低于可行性AOC。

若行业发现SFF 无法适用于AOC，下一步可以考虑使用AEC。另外，如果采用开发TSFF 尺寸网络适配器需要扩展研究内容，涵盖八个集成散热器SFF 可插拔模块(OSFP-RHS) 端口的可行性。

实现散热设计共识对行业内的多方合作至关重要OCP 它将发挥关键作用。Molex 莫仕很荣幸能和Meta 与英伟达合作，对下一代相关解决方案进行实验研究。我们三方合作设计测试方案，仔细模拟和量化每个定义的变量的影响，然后共同分析结果，并在数据中心寻求新的性能水平。

(本文来源《IC2022年3月，代理杂志
