作为一名理工科男子,他总是对音乐感兴趣。然而,在这方面一直缺乏指导。他只在小学上过几节音乐,记得一些简单的乐谱概念。后来,中学忙于文化课。大学选择了电子专业,离音乐越来越远。作者现在参加了工作。当我还是个孩子的时候,埋在心里的种子终究会发芽。在业余时间,我利用我的专业知识设计了一种电子乐器与您分享。
芯片采购网专注于整合国内外授权IC代理商现货资源,芯片库存实时查询,行业价格合理,采购方便IC芯片,国内专业芯片采购平台。
1 卡林巴琴简介

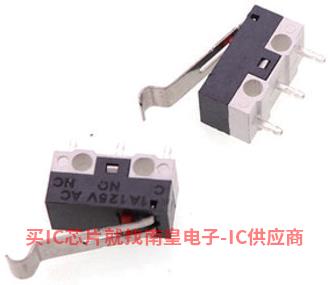

卡林巴琴是非洲的民族乐器,通过弹拨发出声音。本设计模仿卡林巴琴的外观,采用图1 鼠标按钮代替卡林巴琴的金属弹片,蓝牙连接手机,在手机上发出声音。
图2 电子卡琳巴琴
工作原理也很好AOS代理简单,当程序检测到按钮时,ESP32 相应的通过蓝牙发送MIDI 在收到相关指令后,将相应的音符放在手机上。
说完工作原理,我们来看看硬件设计。如果你没有,PCB 使用现成的板设计经验,可以尝试制作简单版本ESP32_Dev_Kit 开发板配合鼠标按钮,简单焊接在大孔板上。
注意使用鼠标按钮;以上两个引脚分别连接GND 和ESP 的引脚。

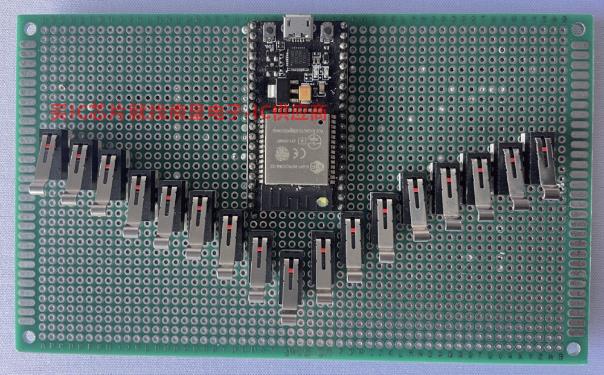

(a)正面

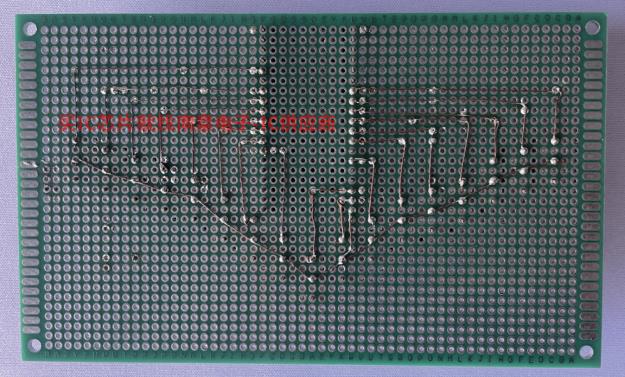

(b)背面
图3 卡林巴琴的简易版
假如你有一定的PCB 建议制作图4 所示版本集成了锂电池充电电路和WS2812 彩灯,外观也更漂亮,电路原理图见图5,元器件布局见图6。为了追求美,所有的布线都被放置了PCB 板的背面。

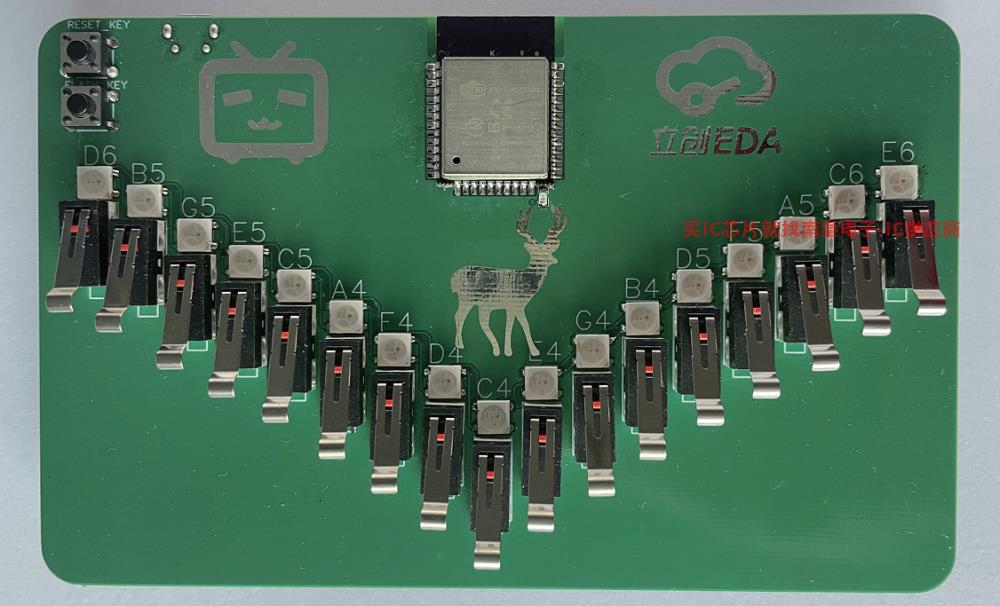

图4 卡林巴琴的彩灯版
图5 卡林巴琴彩灯版原理图

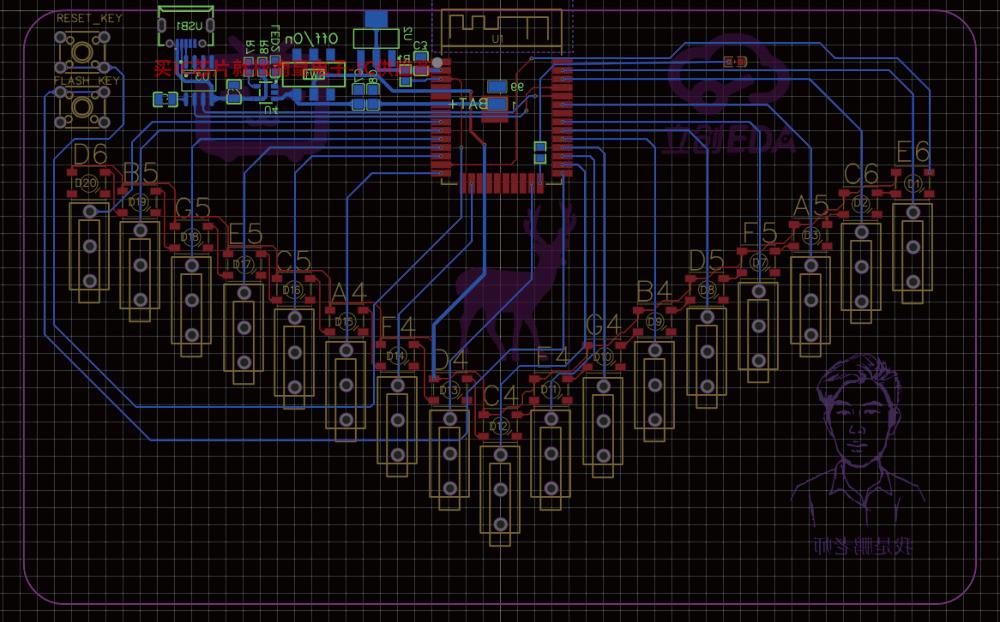

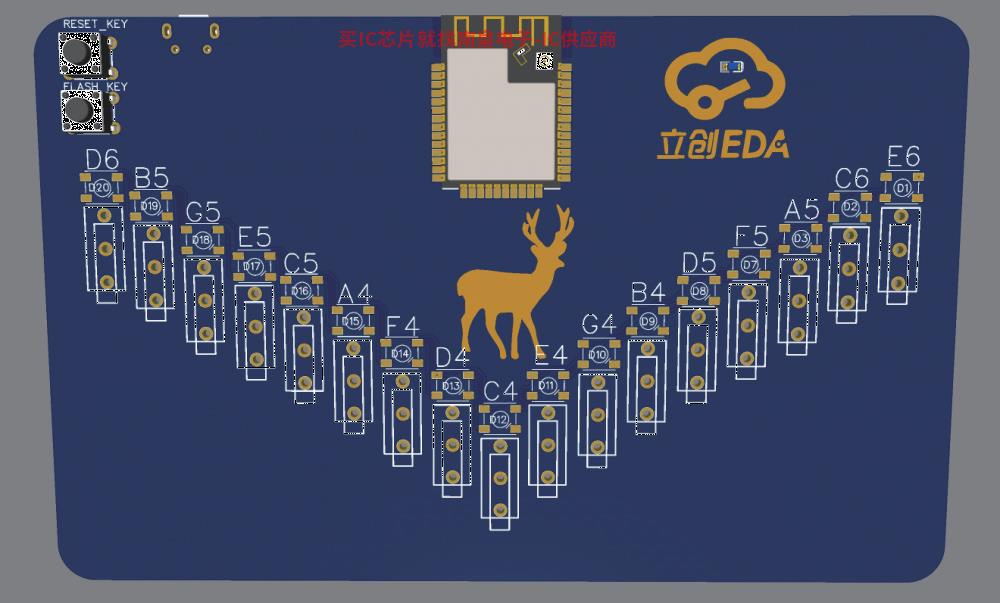

图6 卡林巴琴的元器件布局
3 软件设计
使用编程语言MicroPython,利用开发环境uPyCraft,程序的逻辑是先通过蓝牙实现MIDI 服务,等待手机连接。手机连接成功后,当检测到按钮时,会发送相关信息MIDI 指示手机。
请参考核心代码IC代理网站论坛。代码运行后,根据不同的手机平台,使用以下方法与设备建立连接,iOS 平台见图7,Android平台见图8。成功连接可以在手机上播放。

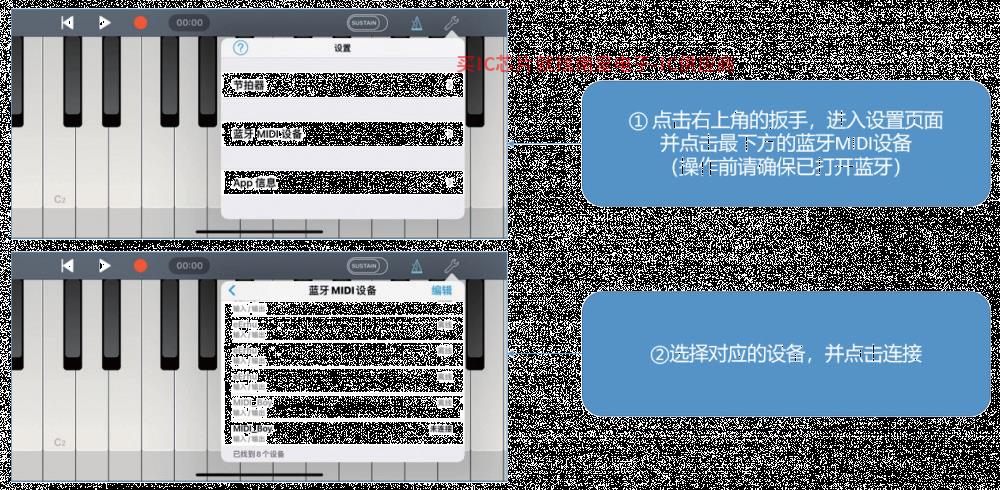

图7 iOS平台设备连接示意

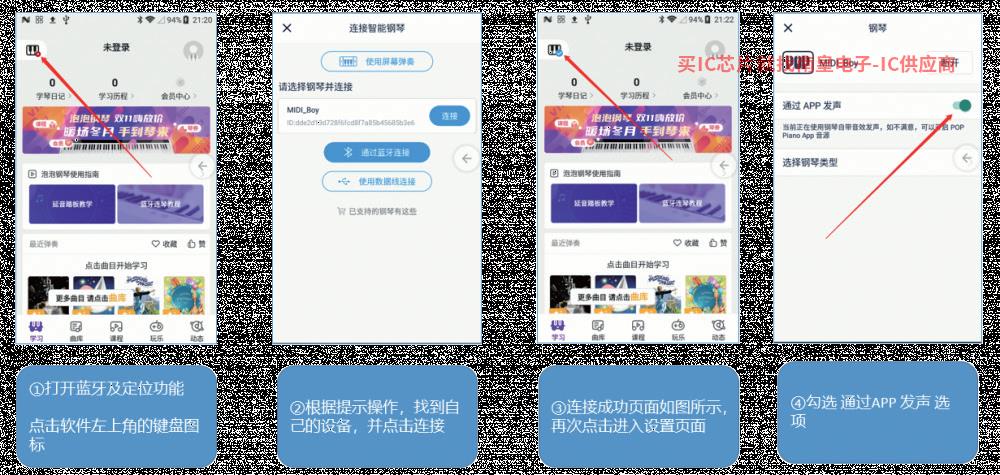

图8 安卓平台设备连接示意
(本文来源《IC2022年4月,代理杂志
