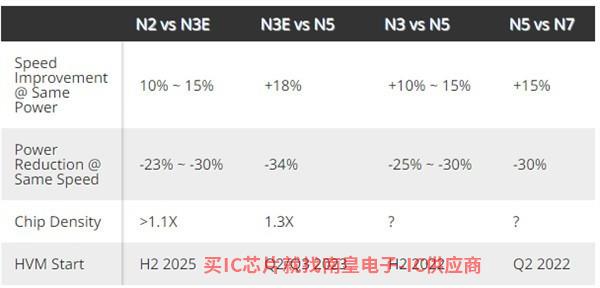

近日，台积电全面公开其3号nm及2nm与3相比，工艺技术指标nm工艺，在相同的功耗下，2nm速度快10~15%，功耗降低25~30%。性能和功耗看起来不错，但台积电2nm在晶体管密度上挤压牙膏的过程只增加了10%。按照摩尔定律，新一代工艺的密度增加了100%，实际上可以达到70-80%以上。

芯片采购网专注于整合国内外授权IC代理商现货资源，芯片库存实时查询，行业价格合理，采购方便IC芯片，国内专业芯片采购平台。

台积电没有解释为什么2nm密度升高如此之低，很有可能与使用的纳米片电晶管一起使用（Nanosheet）毕竟这是新一代晶体管结构，考验很多。

MTK代理
如果密度只增加10%，苹果和，AMD、高通、NVIDIA对于客户来说，这不利于芯片升级，或者只能扩大芯片面积，这无疑会增加成本。更重要的是，台积电表示2nm工艺要到2025年才能量产，这意味着芯片出货要到2026年，4年后才能看到，工艺升级的时间也要比以前5年多nm、3nm更长。

台积电在2nm工艺上的挤牙膏是给的Intel一个机会，因为后者预计2024年将量产20A18工艺及改进版A工艺也是2nm级别。目前两家公司的2nm工艺都是PPT但是台积电这次2nm工艺性能不尽如人意，这使得工艺性能不尽如人意Intel有可能励志回归半导体技术第一的目标。
