一、概述

芯片采购网专注于整合国内外授权IC代理商现货资源，芯片库存实时查询，行业价格合理，采购方便IC芯片，国内专业芯片采购平台。

示波器是一种用途广泛、使用方便、功能强大的电子测量仪器，是一种观察、分析和记录各种电信号变化的信号分析仪器。通过将被测电压随时间变化的关系转换为视觉波形图像，示波器提供了对各种电信号变化的直观研究。示波器可分为模拟示波器和数字示波器。模拟示波器直接在显示设备上显示被测电信号，通过控制从左到右扫描示波管的电子束的垂直偏转，直接描绘电压波形。数字示波器通过模数转换器（ADC）将被测电信号转换为数字信号，然后在显示设备上绘制随时间变化的波形。数字示波器的核心性能指标主要是带宽：带宽决定了示波器检测到的信号频率范围，最高带宽越高，检测到的信号频率越高。实时采样率与带宽密切相关，这决定了示波器ADC单位时间间隔内可采集的样本点数直接影响信号波形的还原程度。实时采样率越高，采样速度越快，失真率越小。最高带宽和实时采样率越高，技术难度越大，应用领域越丰富，产品价格越贵。因此，数字示波器的等级划分需要满足系列最高带宽核心指标和采样率重要指标的要求。

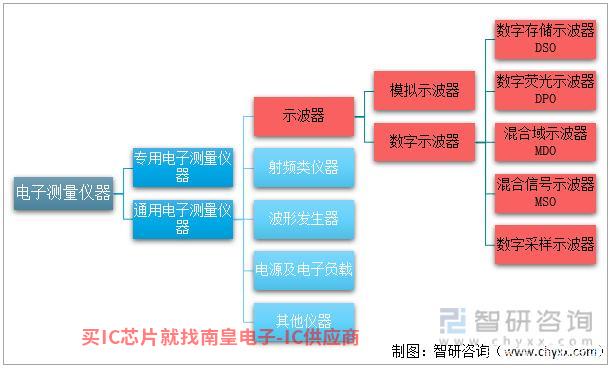

示波器分类数据来源：智能研究咨询整理

与国际先进水平相比，数字示波器的国内先进水平差距较大，IXYS代理国内企业短期内难以达到或接近国外优势企业的技术水平，因此按照国际和国内两个不同的标准进行等级划分。

数字示波器产品等级、性能指标、应用领域数据来源：公共数据分类

示波器在国民经济中起着至关重要的辅助和促进作用，产业链广泛，上下游企业丰富。示波器上游供应商主要包括电子元件制造商、电子材料制造商、机电产品制造商、机械加工制造商和电子组装制造商，主要包括IC芯片、PCB等产品。下游应用广泛，包括教育科研、工业生产、通信行业、航空航天、交通能源、消费电子等。

示波器产业链数据来源：智能研究咨询整理

二、示波器市场现状

1.市场供需

近年来，我国自动化制造、智能实验室、新能源汽车、消费电子等终端垂直产业的快速增长，有效地促进了示波器规模的增长。2021年，我国对示波器的需求约为77.84万台，产量约为122.8万台。G在智能时代，示波器市场需求不断升级，人机交互、高宽带、高采样精度、多通道已成为示波器的重要发展方向。

2014-2021年中国示波器供需资料来源：智研咨询整理

二、进出口贸易

从进出口数量来看，我国示波器出口数量远远大于进口数量，近三年来出口数量增长较大，进口数量保持在1.8万台左右，2021年进口数量为2.0万台，出口数量为47.0万台。

2015-2021年中国示波器进出口数据来源：中国海关、智能研究咨询

虽然中国的示波器出口量远远大于进口量，但中国一直处于贸易逆差状态，贸易逆差值整体扩大。2020年，贸易逆差值达到2.02亿美元，是近年来的最高值；2021年，进口量下降，2.09亿美元，0.86亿美元，1.23亿美元。

2015-2021年中国示波器进出口数据来源：中国海关、智能研究咨询

从进出口平均价格来看，中国示波器进口平均价格波动较大，出口平均价格保持稳定。2021年，平均进口价格达到10516.5美元/台，平均出口价格为182.8美元/台。主要原因是国内中高端示波器产品无法满足国内市场需求，需要进口大量国外产品，出口集中在低端产品。

2015-2021年中国示波器进出口均价资料来源：中国海关、智研咨询

从细分产品方面，中国海关将示波器分为300个测试频率MHz通用示波器和其他示波器；测试频率为300MHz2019年，以下通用示波器实现了进出口贸易顺差，其他示波器进口金额较大，均价较高。

2021年中国示波器进出口产品分布资料来源：中国海关、智能研究咨询

马来西亚是中国最大的示波器进口来源。2021年进口金额达到1118.2万美元，占总进口金额的53.2%；2021年，中国示波器出口目的地50个，其中美德等发达地区为主要出口地，出口到美德超过1000万美元。

2021年中国示波器进出口分布数据来源：中国海关、智能研究咨询

相关报告：《2022-2028年中国数字示波器行业市场调研及投资策略研究报告》

在出口金额方面，2021年，上海、江苏、广东省共占86.5%，与中国示波器生产企业分布一致；2021年进口金额前三名为广东、北京、上海，分别占25.3%、24.4%和16.8%。

2021年，中国示波器主要进出口省市数据来源：中国海关、智能研究咨询

三、数字示波器市场现状

1、市场规模

20世纪40年代，泰克引进了511示波器，具有触发系统，可以稳定地显示重复信号，使模拟示波器广泛应用于实际测试和测量中。但模拟示波器能测量的参数较少，无法测量单个信号，无法存储波形，无法满足更复杂的测试要求。力科于1985年发明了第一台数字示波器。与模拟示波器相比，数据示波器具有更高的测量效率和精度。近年来，随着电子技术的发展，数字示波器取代模拟示波器已成为一种趋势。

数字示波器的技术门槛主要在于前端模拟电路，ADC和DAC、数字信号处理算法、软件平台等。没有解决方案制造商提供现成的解决方案，从硬件底部到软件顶部。随着带宽和分辨率指标的提高，数字示波器的技术门槛迅速提高，对模拟电路设计、芯片应用和控制算法有很高的要求。

数字示波器是细分产品中最重要的产品，占全球通用电子测试测量仪器市场的28.3%。

全球通用电子测试测量仪器规模结构数据来源：智能研究咨询整理

随着现代电子信息产业的不断快速发展，信息技术产品的智能化、网络化和集成度逐渐提高，半导体和5G、在人工智能、新能源、航空航天等行业的推动下，数字示波器具有良好的发展前景，市场规模逐步扩大。2021年市场规模约33.86亿元，同比增长3%。

2015-2021年中国数字示波器市场规模数据来源：智能研究咨询

中国数字示波器企业发展前景广阔。以普源精电、鼎阳科技为例，2018-2021年上半年数字示波器收入增长，业务毛利率高，盈利能力强。2021年上半年，普源精电数字示波器业务毛利率为51.5%，鼎阳科技数字示波器业务毛利率为53.2%。

2018-2021年上半年数字示波器运行资料来源：招股说明书、智研咨询整理

随着国内企业继续投资研发，技术突破，功能和性能升级新产品不断开发，国内数字示波器销售价格逐步上涨。以普源精电和鼎阳科技为例。2018-2021年上半年，普源精电从2500元/台增加到3107.9元/台，鼎阳科技从2817.7元/台增加到3408.1元/台。

数字示波器销售单价(元/台)来源于2018-2021年上半年:招股说明书、智研咨询整理

2、企业格局

国外优势企业起步较早，技术雄厚全面，涵盖高、中、低端产品，具有高端示波器的自主研发能力。优势企业主要包括德国科技、泰克和力科。我国示波器行业起步较晚。目前，本地示波器企业包括普源精电、鼎阳科技、固纬电子、驿生胜利科技等。国内企业主要以性价比和本地优势布局中低端示波器市场。普源精电市场占2020年6.1%，鼎阳科技市场占4.0%。

在高端示波器领域，中国企业没有能力与国际企业竞争，因此中国示波器市场的全球化程度较低。高端示波器附加值高，在市场需求升级下，高端示波器具有广阔的国内替代空间。

2020年中国数字示波器企业格局资料来源：智研咨询整理2021年深圳市鼎阳科技有限公司示波器重点专利资料来源:百腾。

目前，电路正朝着低功耗、高频率发展，对小信号测量的需求日益增加。传统的8bit分辨率示波器已逐渐不能满足测试测量的需要。近年来，数字示波器的分辨率进一步提高到12bit随着高分辨率的发展，高分辨率示波器具有更高的振幅精度、更宽的动态范围和更精细的细节。除了更高的带宽、更高的采样率、多维分析功能、智能和软件外，更高的分辨率也成为当前和未来几年数字示波器的主要发展趋势之一。
