近年来，随着人们对驾驶安全水平需求的不断提高，先进的驾驶辅助系统（ADAS）相关技术的不断成熟伴随着ADAS随着市场的快速发展，对摄像头的需求也越来越强劲。还有许多应用场景，主要包括以下应用场景：

芯片采购网专注于整合国内外授权IC代理商现货资源，芯片库存实时查询，行业价格合理，采购方便IC芯片，国内专业芯片采购平台Johanson代理。

· 倒车后视摄像头

· 360环视摄像头

· 前向摄像头

· 电子后视镜或流媒体后视镜

· 防疲劳驾驶DMS

· 行程记录仪

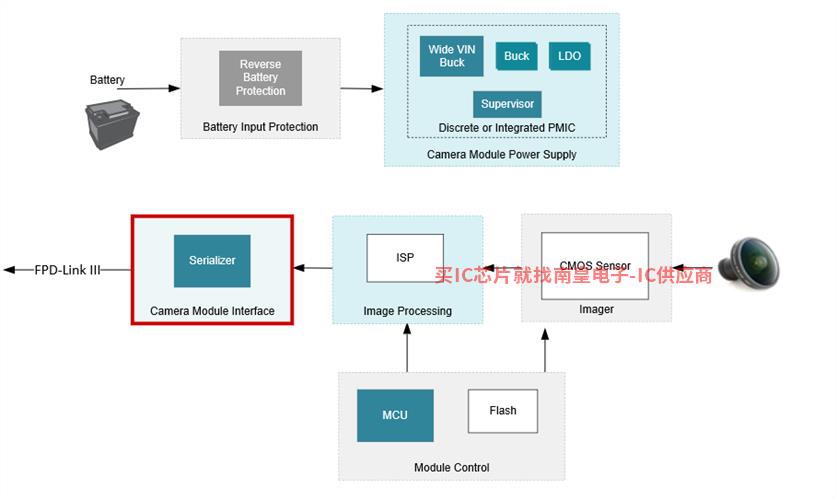

主要有玻璃透镜的数字摄像头，CMOS传感器、图像信号处理器（ISP）、电源管理、串行器、微处理器等功能单元组成，如下图所示。但电池保护单元通常位于解串单元。同时，由于数字摄像头的体积非常小，在选择过程中应尽可能考虑体积小、效率高的设备。

图二 – TIDA-01003设计实物图

汽车1MP相机模块参考设计CMOS成像在FPD_LINK Ⅲ支持8位和10位的各种未压缩视频格式YUV42。FPD_LINK Ⅲ 视频数据可通过同轴电缆传输，双向控制信号和电源。输入电压范围为4~36V。

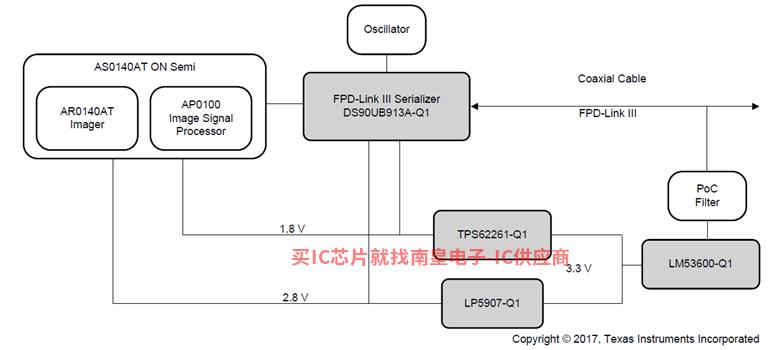

下图是本参考设计的系统框图，使用加串器DS90UB913A-Q1.宽电压输入电压降压器LM53600-Q1.低输入电压降压器TPS62261-Q1、LDOLP5907-Q1和ON传感器和图像信号处理器（ISP）。

图三 – TIDA-01003设计系统框图

从系统功能框图可以看出，本应用主要包括以下产品部分：

1.宽输入电压降压器：把PoC传过来DC电压降为3.3V，实际使用后级电源，PoC从7~24开始，上电压差别很大V可以1)，商用车24V电池电压直接用于设计PoC；2）、乘用车12V电池电压系统；3)在解串单元侧稳定电池电压，如乘用车，有的利用升降压稳定在12V，有的还把电压降到9V等。因为ISO7637测试要求，12V电压输入要求耐压366V，24V电压输入要求耐压600V。因为ISO7637测试要求，12V电压输入要求耐压366V，24V电压输入要求耐压600V。有针对性绍几款TI同步降压稳压器产品：

· LM53600-Q1:

· 宽运行输入电压范围：3.55V 至 36V(最高瞬态电压 42V）

· 最大电流负载：650mA (LM53600-Q1)，1000mA (LM53601-Q1)

· 提供扩展频谱选项

· 2.1MHz 固定开关频率

· 侧面有可湿性 10 引脚 3mm x 3mm 小尺寸无引线 (SON)

· TPS560430-Q1(New):

· 输入电压范围：4V 至 36V

· 最大电流负载：600mA

· 2.1MHz 开关频率

· SOT-23-6 封装2.90mm × 1.60mm

· 集成同步整流，内置补偿功能，使用方便

· LMR36006-Q1(New):(这是24V乘用车电压要求高达60V)

· 输入电压范围：4.2V 至 60V

· 最大电流负载：LMR36006-Q1 (600mA) LMR36015-Q1(1.5A)

· 400KHz,2.1MHz 可选开关频率

· 扩频调频功能

· 2.00mm x 3.00mm VQFN-HR(12)

· HotRod 低包装可以实现EMI 最小开关节点振铃

· TPS62172-Q1:(用于前端具有稳压功能的电路)

· 输入电压范围：3V 至 17V

· 最大电流负载:500mA

· 开关频率典型值高达2.25MHz

· 2 × 2mm WSON-8 封装

2.低输入电压降压器:(主要供电电压给串化器和ISP)

· TPS62261-Q1:

· 输入电压范围：2V 至 6V

· 最大电流负载:300mA

· 开关频率典型值高达2.25MHz

· 2x2mm TSOT23-5

· TPS62242-Q1:

· 输入电压范围：2V 至 6V

· 最大电流负载：600mA

· 开关频率典型值高达2.25MHz

· 2x2mm SON/TSOT23

3.低噪声的LDO：

· LP5907-Q1:

· 输入电压范围：2.2V 至 5.5V

· 输出电流：250mA

· 电源抑制比 (PSRR)：1kHz 频率时为 82Db

· 无噪声旁路电容

· 1.00mm x 1.00mm X2SON封装

· TLV702-Q1:

· 输入电压范围：2V 至 5.5V

· 输出电流：300mA

· 高电源抑制比(PSRR)：频率1kHz 时为68Db

· 1.50mm × 1.50mm WSON封装

· TLV710-Q1:(双路LDO可同时更换LDO和低压降压稳压器)

· 输入电压范围：2V 至 5.5V

· 输出电流：550mA(双路总最大值)

· 高电源抑制比(PSRR)：频率1kHz 时为70Db

· 1.5mm × 1.5mm SON-6封装

4.加串器

·DS90UB913A-Q1:

·25MHz 至 100MHz 支持输入像素时钟

·有效载荷可编程数据：

a.10 有效载荷，高达 100MHz

b.12 有效载荷，高达 75MHz

· DS90UB933-Q1:(与参考设计相比)DS90UB913A-Q1.推荐更高的并行时钟DS90UB933-Q1)

· 支持 37.5MHz 至 100MHz 输入像素时钟

· 有效载荷可编程数据

a.10 有效载荷，高达 100MHz

b.12 有效载荷，高达 100MHz

· 5.00mm × 5.00mm WQFN

· 能驱动长达 15m 同轴或屏蔽双绞线 (STP) 电 缆

· DS90UB953-Q1:(MIPI CSI)(对应参考设计TIDA-020000）

· 4.16Gbps 支持高速传感器的括全高清108p 2MP 60fps 和 4MP 30fps 成像器

· 符合 D-PHY v1.2 和 CSI-2 v1.3 标准系统接口

a. 多达 4 每条数据通道的速率为 832Mbps

b. 支持多达四个虚拟通道

· 小型 5mm × 5mm VQFN 封装

· 1.8V 单电源

· 支持单端同轴或屏蔽双绞线 (STP) 电缆

在实际的产品设计中，也需要ESD为保证传感器、图像信号处理器传感器、图像信号处理器和连接器的稳定性，并增加额外的ESD保护装置的差分线和电压监测为3.3V在系统上。我们的建议是TI如下器件：

1.ESD 管

· TPD2E001:适用于高速数据接口的低电容和2 通道 /-15kV ESD 保护阵列

2.电压监测芯片

· 2.90 mm × 1.60 mm SOT-23(3)封装

· 2.5 V, 3 V, 3.3 V, 5 V电压监控

· 200ms 上电延迟

· TPS3809-Q1: 具有低电平有效推拉和恢复功能的汽车小尺寸3 引脚电压监测器
