引言
芯片采购网专注于整合国内外授权IC代理商现货资源,芯片库存实时查询,行业价格合理,采购方便IC芯片,国内专业芯片采购平台。
射频识别(RFID)该技术采用辐射和反射RF功率识别和跟踪各种目标。 RFID 该系统由阅读器和转发器组成 (或标签) 组成。一个 RFID 阅读器包含一个RF发送器,一个或多个天线,一个RF接收器。RFID标签是带天线的唯一标志IC。
与雷达系统类似,阅读器和标签之间的通信也是通过反向散射反射实现的 (在 860MHz ~ 960MHz 的UHF 频段内)。本设计的要点描述了高性能 RFID接收器。
直接转换接收器

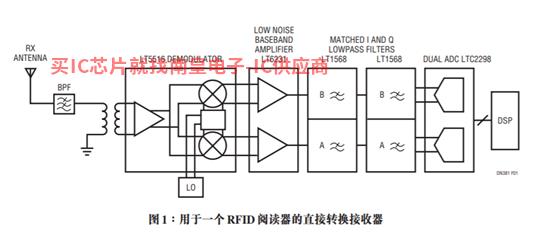

图 1 直接转换显示 RF 接收器可以一个接收器 RF 载波直接解调为基带信号,无需中频变频转换(零 IF 接收器)。
发送器和接收器共享的天线负责检测 RF 载波通过带通滤波器传输到一个 LT5516 解调器的RF输入。
LT5516直接转换解调器800MHz至1.5GHz包括频率范围 RFID 使用阅读器 UHF 频段 (860MHz至 960MHz)。LT5516 超群线性对低电平信号提供了高灵敏度,即使对信号干扰很大Taitien代理例外。
LT6231低噪声双通道单端输入,6231低噪声双通道操作放大器可以将其分为单端放大器。
模拟基带滤波处理的原因 LT1568 它是低噪音、准确的 RC 滤波器单元部件。LT1568 滤波器提供了一种设计 100kHz ~ 10MHz 低通量和带通滤波器的简单解决方案。UHF RFID250常用于系统kHz~4MHz就信号频谱而言,这些截止频率已经足够了。
LT1568差分输出用于驱动LTC2298 ADC的输入。LT2298是一款具有74dB信噪比(SNR)的65Msps、低功耗(400mW)、双通道14 位模数转换器。ADC 数字信号处理器之后(DSP) 负责分析多个标签的接收信号,并提供额外的滤波处理。
低噪声差分到单端放大器

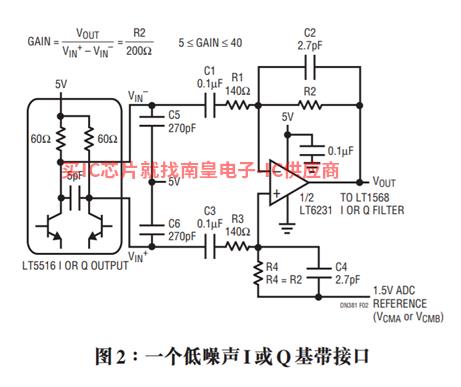

图2显示了一个用于将图2显示模型LT5516的差分I或Q输出转换为单端输出 LT6231 差分放大器 60? 增加电阻器两端 270pF 外部电容器可以限制解调器的输出 10MHz,防止任何高频干扰传输 LT6231 放大器。
LTC2298的输入电压范围可调至2VP-P或1VP-P。
结论
只需采用5个IC(LT5516、LT6231、两个LT1568和一个 LTC2298) 可设计高性能 UHF RFID 适应调整和优化接收器的灵活性,以满足现有和新兴的需求RFID标准要求。
